Descrição

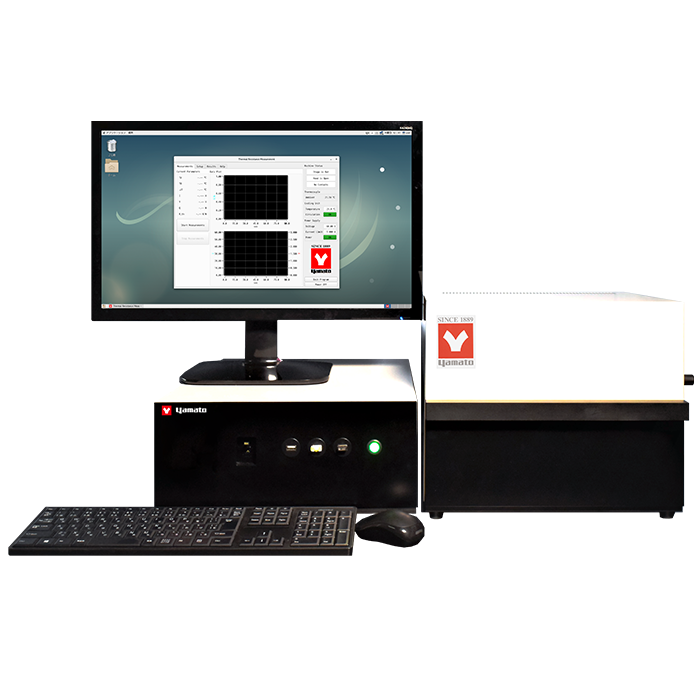

Os sistemas de ensaio de resistividade térmica da Yamato são equipamentos desenvolvidos para a medição precisa de propriedades térmicas de substratos, materiais de interface térmica (TIM) e conjuntos de empacotamento de dispositivos eletrônicos. Esses sistemas são utilizados principalmente em pesquisa, desenvolvimento e controle de qualidade de materiais aplicados à eletrônica de potência e semicondutores. A linha é composta por diferentes séries que atuam de forma integrada, porém com funções distintas dentro do processo de medição térmica.
O sistema de resistividade térmica da Yamato é composto por módulos complementares, nos quais a série TE realiza a medição principal, a série CFA garante a estabilidade térmica do processo e a série TEG simula a carga térmica aplicada. Essa integração permite a obtenção de dados precisos e reprodutíveis sobre o comportamento térmico de materiais utilizados em dispositivos eletrônicos de alta potência.
CLASSIFICAÇÃO E CARACTERIZAÇÃO DAS SÉRIES
Série TE
Corresponde ao sistema principal de medição de resistividade térmica. Seu objetivo é determinar com alta precisão a resistência térmica (K/W) de amostras sob condições controladas e padronizadas, frequentemente seguindo normas como a ISO 4825-1. O sistema utiliza um conjunto de medição com controle de temperatura e pressão mecânica, permitindo avaliar o desempenho térmico real de substratos metálicos, cerâmicos e materiais de interface. O foco principal da série TE é a aquisição e análise de dados térmicos em condições próximas da aplicação real dos dispositivos eletrônicos.
Série CFA
Atua como sistema auxiliar de controle térmico, sendo responsável principalmente pela circulação e estabilização de temperatura do fluido de refrigeração utilizado no ensaio. Esse sistema garante condições térmicas estáveis durante a medição, contribuindo para a repetibilidade dos resultados e controle preciso da dissipação de calor. Em conjunto com a série TE, o CFA assegura que o ambiente térmico permaneça constante durante todo o processo de avaliação.
Série TEG
Elemento de geração térmica utilizado como simulador de carga térmica durante os ensaios. O TEG (Thermoelectric Generator chip) atua como fonte controlada de calor, reproduzindo o comportamento térmico de dispositivos semicondutores em operação. Esse componente é essencial para simular condições reais de funcionamento, permitindo que o sistema meça a resposta térmica do conjunto sob carga.
